Curso de Electricidad Básica

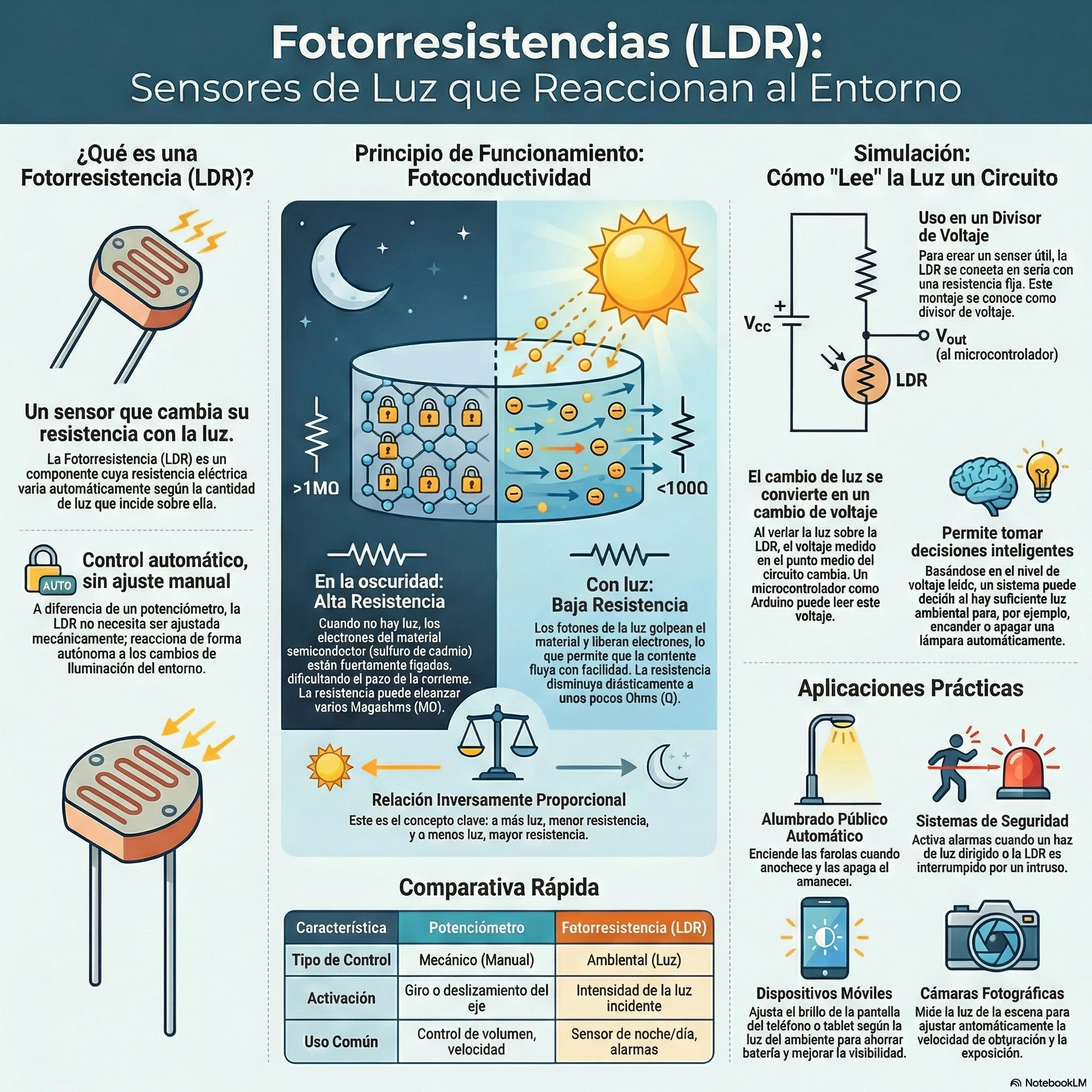

Lección: Fotorresistencias (LDR)

1. Introducción

La fotorresistencia, también conocida por sus siglas LDR (Light Dependent Resistor), es un componente electrónico cuya resistencia varía de forma automática según la cantidad de luz que incide sobre su superficie. A diferencia del potenciómetro, no requiere un ajuste mecánico manual, sino que reacciona al entorno.

2. Principio de Funcionamiento

El funcionamiento de una LDR se basa en el principio de fotoconductividad. Está fabricada con materiales semiconductores (comúnmente sulfuro de cadmio).

  • En la Oscuridad: Los electrones están fuertemente unidos a los átomos; la resistencia es muy alta (puede llegar a varios Megaohms, $M\Omega$).

  • Con Luz: Los fotones de la luz «golpean» el material y liberan electrones, facilitando el paso de la corriente. La resistencia disminuye drásticamente (hasta unos pocos Ohms, $\Omega$).

Regla de Oro: > + Luz = – Resistencia

  • Luz = + Resistencia


3. Simulación y Comportamiento Eléctrico

En la práctica de Tinkercad, se observa cómo la LDR integrada en un circuito permite crear sensores inteligentes:

El Divisor de Voltaje

Para que un microcontrolador (como Arduino) o un circuito analógico pueda «leer» la luz, la LDR suele conectarse en serie con una resistencia fija, formando un divisor de voltaje.

  • Cuando la resistencia de la LDR cambia por la luz, el voltaje en el punto de unión entre ambas resistencias también cambia.

  • Este cambio de voltaje es lo que permite al circuito «saber» si es de día o de noche.


4. Aplicaciones Prácticas

Las LDR son extremadamente comunes debido a su bajo costo y eficacia:

  • Alumbrado Público: Para que las farolas se enciendan automáticamente al anochecer.

  • Sistemas de Seguridad: Alarmas que se activan cuando alguien interrumpe un haz de luz.

  • Pantallas de Celulares: Ajuste automático del brillo según la luz ambiental.

  • Cámaras Fotográficas: Para medir la exposición necesaria antes de tomar una foto.


5. Comparativa Rápida: Potenciómetro vs. LDR

Característica Potenciómetro Fotorresistencia (LDR)
Tipo de Control Mecánico (Manual) Ambiental (Luz)
Activación Giro o deslizamiento Intensidad lumínica
Uso común Control de volumen Sensor de noche/día
Archivos de ejercicios
Fotorresistencia_La_Visión_Electrónica.pdf
Tamaño: 15,25 MB
