Corriente Alterna (AC) y Corriente Continua (DC)

Bienvenidos a esta sesión donde exploraremos los dos tipos fundamentales de corrientes eléctricas. Comprender la diferencia entre ambas es esencial para cualquier estudiante de electrónica, ya que define cómo funcionan nuestros dispositivos y cómo se distribuye la energía en el mundo.

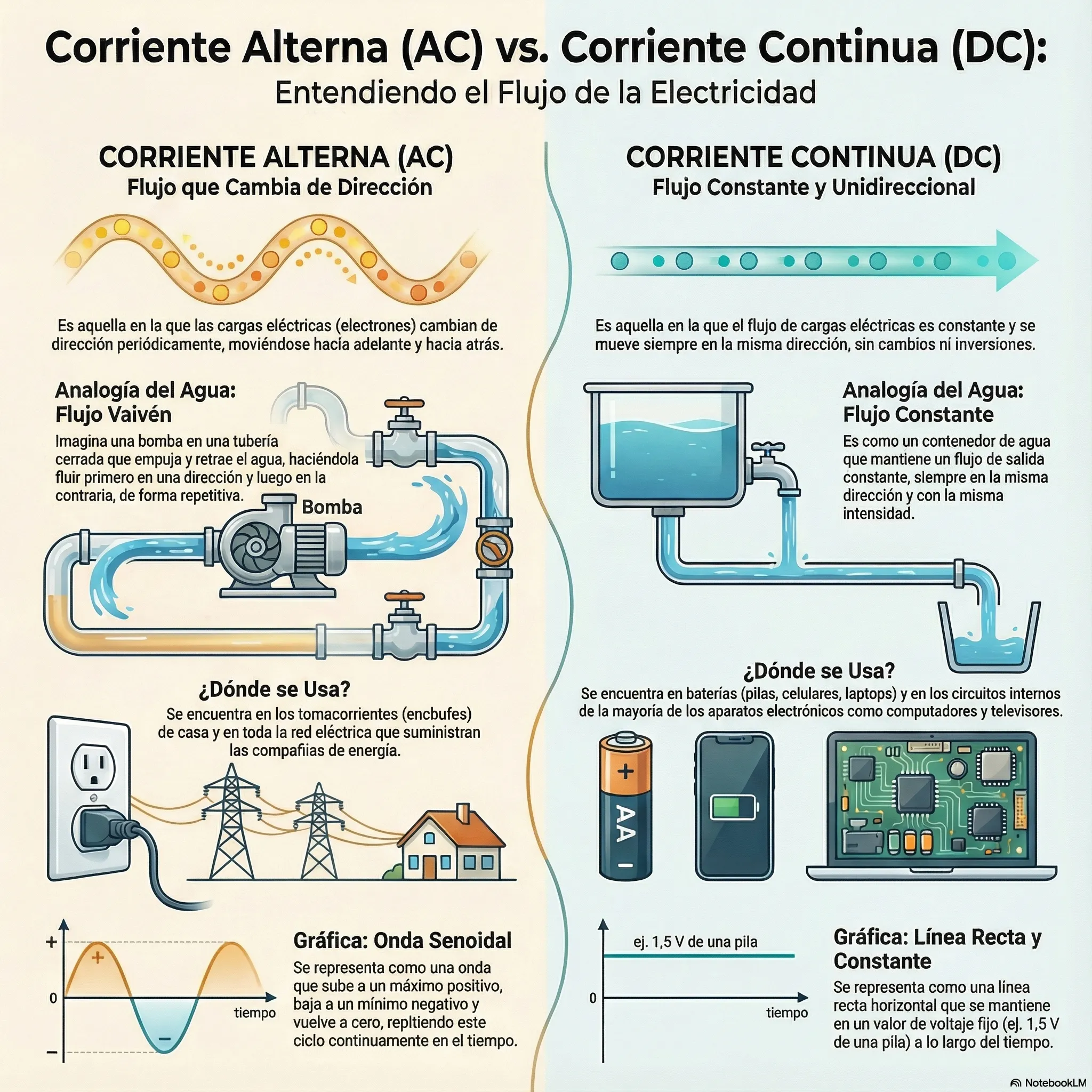

1. Conceptos Básicos

Existen dos formas principales en las que fluyen las cargas eléctricas:

• Corriente Alterna (AC – Alternating Current): Es aquella donde el flujo de cargas cambia de dirección periódicamente a lo largo del tiempo.

• Corriente Continua (DC – Direct Current): Es un flujo de cargas constante que no varía su dirección ni magnitud con el tiempo.

2. Aplicaciones y Fuentes

Es importante identificar de dónde proviene cada tipo de corriente en nuestra vida cotidiana:

• Fuentes de Corriente Alterna (AC):

  • Tomas de corriente domésticas.

  • Estaciones de generación eléctrica y redes de alta tensión.

  • Cables de postes de luz en la calle.

• Fuentes de Corriente Continua (DC):

  • Baterías y pilas.

  • Dispositivos electrónicos como computadoras y televisores (que internamente transforman la AC en DC para operar).

3. Analogía Hidráulica

Para facilitar la comprensión, podemos comparar el flujo eléctrico con el movimiento del agua:

• Simulación de AC: Imagine una bomba que empuja agua hacia adelante y hacia atrás de forma cíclica. El agua fluye en una dirección, se detiene y luego regresa, repitiendo este ciclo constantemente.

• Simulación de DC: Imagine un contenedor de agua elevado donde el líquido fluye de forma constante y en un solo sentido a través de una tubería, manteniendo siempre la misma velocidad y dirección.

4. Representación Gráfica

En ingeniería electrónica, utilizamos gráficas para visualizar el comportamiento de las señales:

Gráfica de Corriente Alterna (Onda Senoidal)

La señal de AC se representa típicamente como una onda senoidal.

• Comienza en cero, sube hasta un valor máximo positivo (amplitud).

• Baja de nuevo pasando por cero hasta un valor mínimo negativo.

• Este ciclo se repite en un periodo de tiempo determinado.

Gráfica de Corriente Continua

La señal de DC se visualiza como una línea recta horizontal.

• Si tenemos una batería de 1.5V o 9V, el valor se mantiene constante en ese nivel de voltaje a lo largo del tiempo, sin fluctuaciones.
