Curso de Electricidad Básica

Herramientas de Software para Simulación y Diseño

Introducción de la Lección

En el desarrollo de proyectos electrónicos, el paso previo al montaje físico es la simulación. Así como un programador utiliza un entorno de desarrollo para probar su código, un diseñador de hardware utiliza simuladores para predecir el comportamiento de voltajes y corrientes, evitando errores costosos y la destrucción de componentes reales.

1. ¿Por qué es fundamental la simulación?

La simulación permite validar el diseño de un circuito de manera virtual. Sus ventajas principales son:

  • Visualización de señales: Permite observar el comportamiento de la corriente y el voltaje a través de gráficas y osciloscopios virtuales.

  • Optimización de recursos: Se pueden realizar cambios en los valores de los componentes (resistencias, capacitores, etc.) sin necesidad de comprarlos físicamente.

  • Seguridad: Permite identificar cortocircuitos o sobrecargas antes de que ocurran en la realidad.

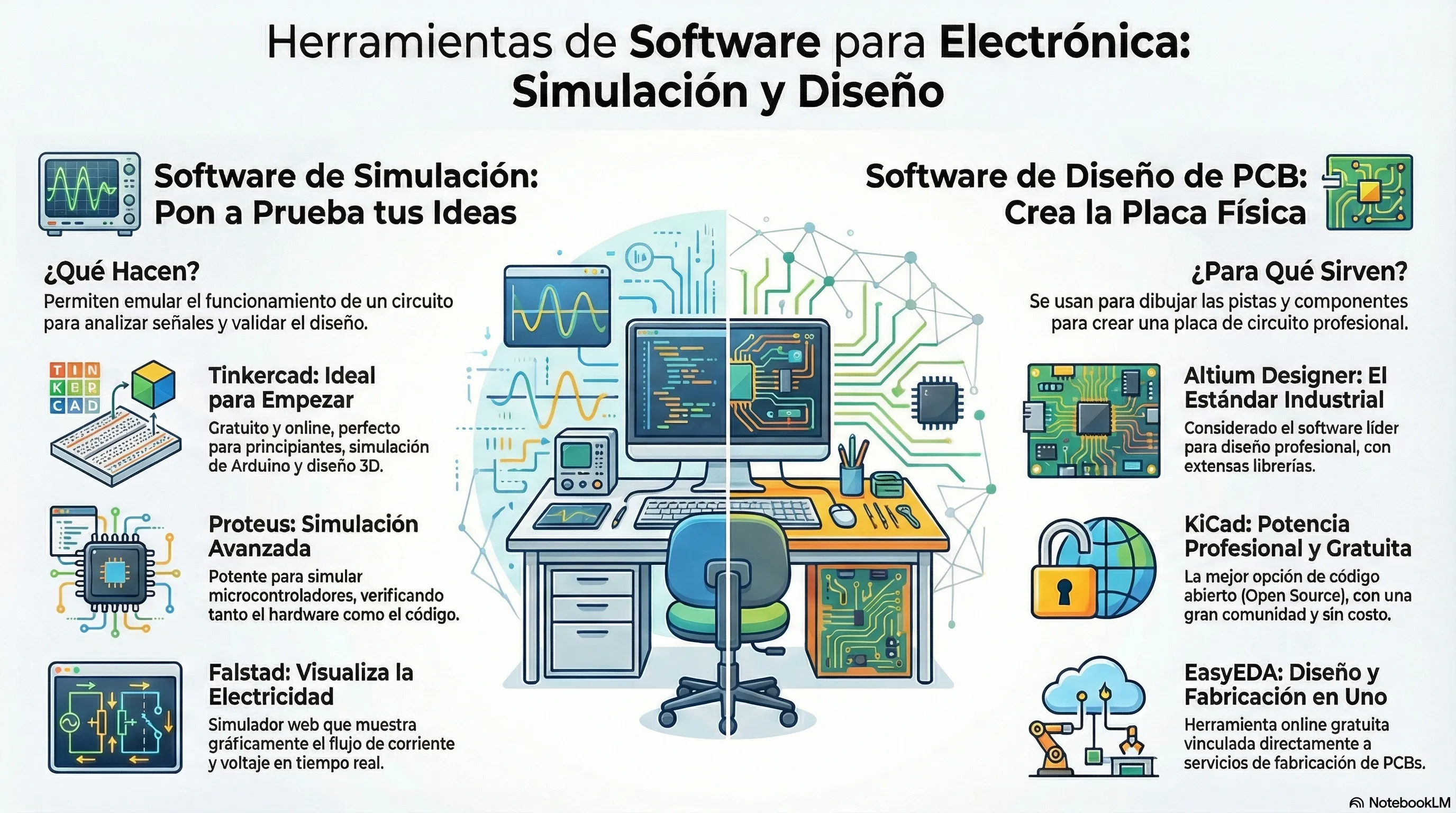

2. Software de Simulación de Circuitos

Existen diversas herramientas en el mercado, cada una orientada a diferentes necesidades:

Software Nivel Descripción
Tinkercad Principiante Herramienta gratuita y online de Autodesk. Muy visual, ideal para aprender electrónica básica y Arduino.
LTspice Profesional Corrección: El video menciona que es de pago, pero es un software gratuito de alto rendimiento de Analog Devices. Muy usado en la industria.
Proteus Profesional De pago. Es excelente para simular microcontroladores y sistemas complejos con interacción en tiempo real.
Falstad Educativo Simulador online gratuito que permite ver la animación del flujo de electrones en el circuito.
EveryCircuit Hobby Interfaz muy intuitiva y gráfica, disponible para web y dispositivos móviles.

3. Software de Diseño de PCBs (Circuitos Impresos)

Una vez que el circuito simulado funciona, el siguiente paso es el diseño de la placa física. El video destaca:

  • Altium Designer: El estándar de oro en la industria profesional. Es de pago y posee la librería de componentes más extensa del mundo.

  • KiCAD: La opción profesional Open Source (Gratis) por excelencia. Es multiplataforma y tiene una comunidad global que lo respalda.

  • EasyEDA: Una herramienta basada en la nube, muy fácil de usar y directamente integrada con servicios de fabricación de placas.

  • Autodesk Eagle: Muy popular en el ámbito educativo y profesional, ahora integrado con Fusion 360.

4. Enfoque Práctico: Iniciando en Tinkercad

El video dedica una sección práctica a Tinkercad por ser la herramienta base para este curso:

  1. Registro: Crear una cuenta en tinkercad.com (se puede usar una cuenta de Google).

  2. Módulo «Circuits»: Dentro de la interfaz, seleccionar la opción de circuitos para abrir el lienzo de trabajo.

  3. Construcción:

    • Componentes: Se arrastran desde la barra lateral (baterías de 9V, bombillas, resistencias, LEDs).

    • Conexiones: Se realizan haciendo clic en las terminales de los componentes para crear cables.

    • Simulación: El botón «Iniciar simulación» permite ver si el circuito funciona (ej. si la bombilla enciende) y qué sucede si los componentes se queman por exceso de voltaje.

Archivos de ejercicios
Software de Simulación.pdf
Tamaño: 11,88 MB
