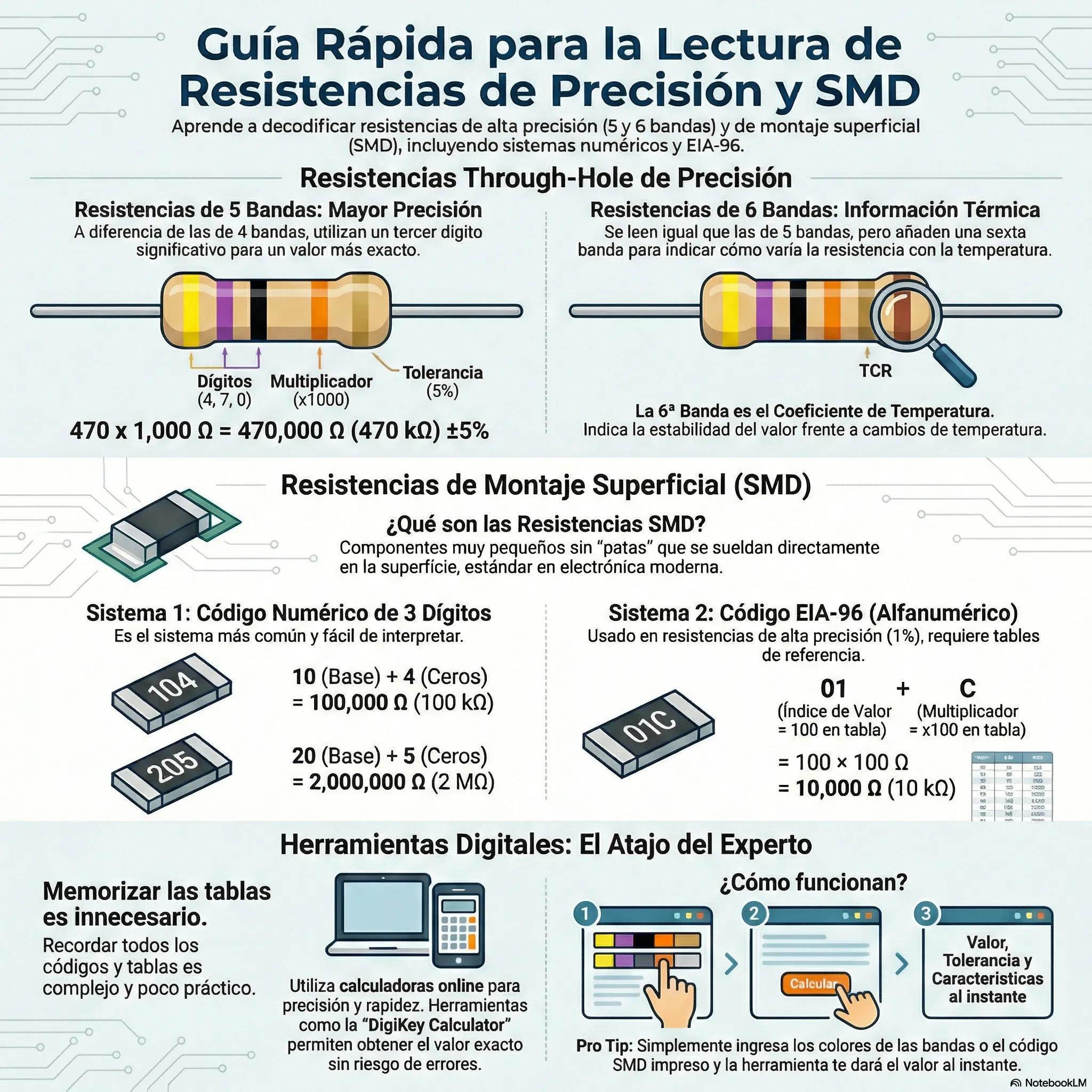

Lectura de Resistencias de Precisión y SMD

1. Resistencias Through-Hole de 5 y 6 Bandas

Continuando con el código de colores, existen resistencias con mayor precisión o características adicionales que utilizan más bandas que las tradicionales de 4.

1.1 Resistencias de 5 Bandas

A diferencia de las de 4 bandas, estas incluyen un tercer dígito significativo para mayor precisión en el valor.

• Bandas 1, 2 y 3: Representan los tres primeros dígitos del valor.
• Banda 4: Es el multiplicador (cantidad de ceros a agregar).
• Banda 5: Indica la tolerancia.

Ejemplo del Video:

Colores: Amarillo (4), Violeta (7), Negro (0), Naranja (Multiplicador 3), Dorado (5%).

• Cifras: 470.
• Ceros a agregar: 000.
• Resultado: 470,000 $\Omega$ = 470 k$\Omega$ con 5% de tolerancia.

1.2 Resistencias de 6 Bandas

Se leen exactamente igual que las de 5 bandas, pero incluyen una sexta franja al final.

• Banda 6 (Coeficiente de Temperatura): Indica qué tanto varía el valor de la resistencia según los cambios de temperatura en el ambiente donde está instalada.

2. Resistencias de Montaje Superficial (SMD)

Las resistencias SMD (Surface Mount Device) son componentes mucho más pequeños que no tienen «patas» largas, sino que se sueldan directamente sobre la superficie de la placa. Son el estándar en dispositivos electrónicos modernos y avanzados.

Al no tener espacio para bandas de colores, utilizan códigos numéricos o alfanuméricos impresos en su lomo.

2.1 Código Numérico Estándar (3 Dígitos)

Es el sistema más común y fácil de leer.

• Dígitos 1 y 2: Indican el valor numérico base.
• Dígito 3: Indica el multiplicador (número de ceros a agregar).

Ejemplos Prácticos:

• Código 104:
  • Base: 10.
  • Ceros: 4 (0000).
  • Total: 100,000 $\Omega$ $\rightarrow$ 100 k$\Omega$.
• Código 205:
  • Base: 20.
  • Ceros: 5 (00000).
  • Total: 2,000,000 $\Omega$ $\rightarrow$ 2 M$\Omega$.

2.2 Código EIA-96 (Alfanumérico)

Este sistema se utiliza para resistencias de alta precisión (1%) y combina números con letras (ej. «01C» o «85A»).

• No es lectura directa: Los números no representan el valor directamente, sino que son un índice para buscar en una tabla de referencia.
• Estructura:
  • Dos primeros números: Buscan el valor base en la tabla.
  • Letra final: Representa el multiplicador según la tabla.

Ejemplo: Código 01C

• «01» en la tabla corresponde al valor: 100.
• «C» en la tabla de multiplicadores corresponde a: x100.
• Cálculo: 100 x 100 = 10,000 $\Omega$ $\rightarrow$ 10 k$\Omega$.

3. Herramientas Digitales

Dado que memorizar todas las tablas (especialmente la EIA-96) es complejo e innecesario, el instructor recomienda utilizar calculadoras online.

DigiKey Calculator: Una herramienta web donde se pueden seleccionar los colores o ingresar los códigos SMD para obtener el valor exacto de la resistencia y su tolerancia de forma rápida y sin errores.
