¿Qué es un Circuito Eléctrico?

En esta sesión, exploraremos el concepto fundamental de la electrónica: el circuito. Comprender cómo fluye la energía y cómo se comportan los diferentes estados de un circuito es esencial para cualquier proyecto técnico.

1. Definición de Circuito

Un circuito es, en esencia, un camino o trayectoria a través del cual fluye la corriente eléctrica. Para que exista corriente, no solo necesitamos un voltaje (como el de una batería o un tomacorriente), sino también una ruta conductora, generalmente hecha de cobre o cables.

2. Componentes Básicos de un Diagrama

En un diagrama esquemático, representamos los elementos físicos con símbolos específicos:

• Fuente de Energía (Batería): Se representa con dos líneas paralelas acompañadas de los signos positivo (+) y negativo (-).

• Carga o Emisor (LED/Bombillo): Un componente que utiliza la energía, por ejemplo, para emitir luz.

• Resistencia: Un elemento que regula el flujo de la carga en el circuito.

• Conductores: Líneas que conectan todos los puntos anteriores para cerrar la trayectoria.

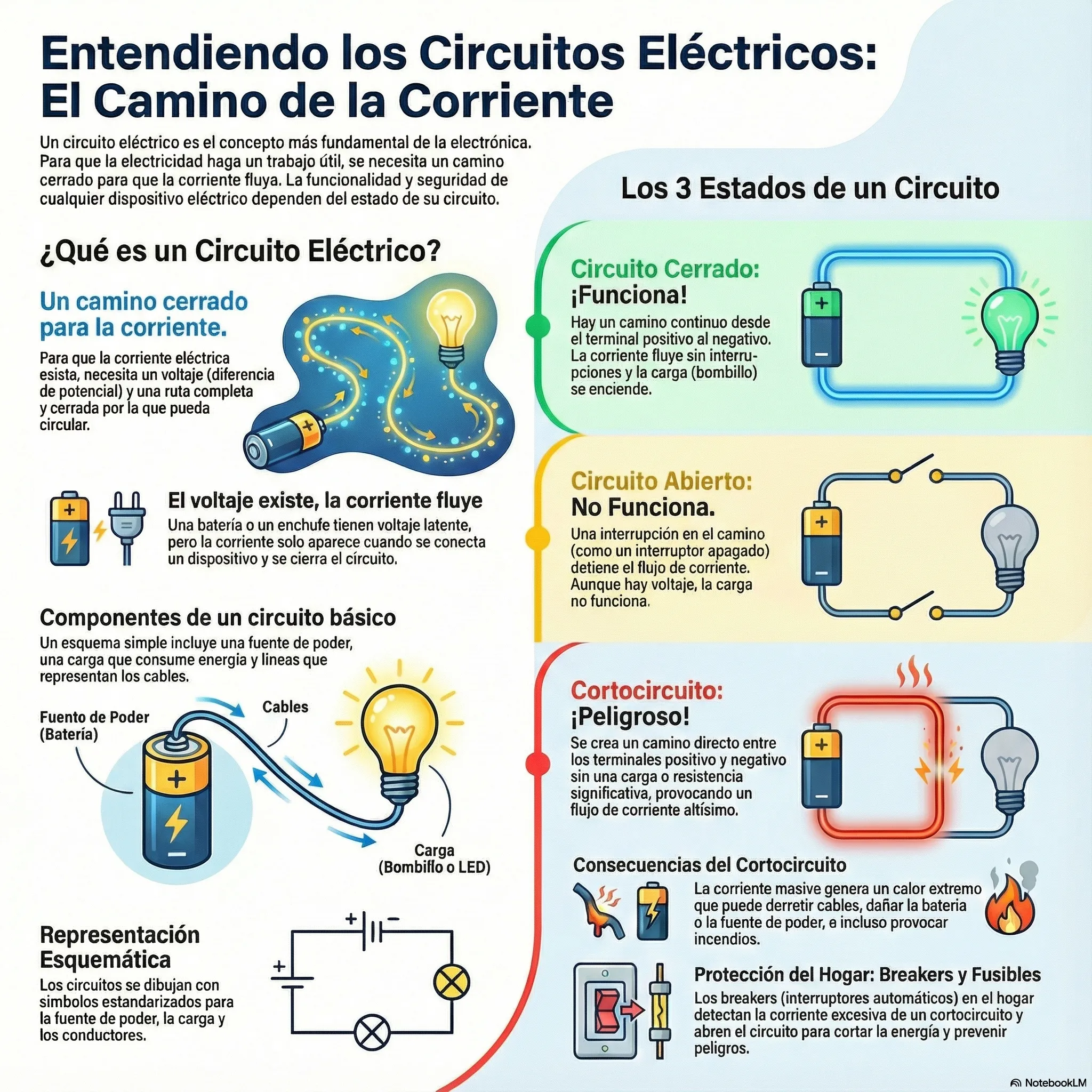

3. Estados de un Circuito

Es crucial distinguir entre los tres estados posibles en los que puede encontrarse un circuito:

• Circuito Cerrado: Es cuando el camino es continuo y permite que la corriente fluya desde el polo positivo, pase por los componentes y regrese al polo negativo. En este estado, los dispositivos (como un LED) funcionan correctamente.

• Circuito Abierto: Ocurre cuando se interrumpe el camino, por ejemplo, mediante un interruptor. Al no haber continuidad, la corriente deja de fluir y los componentes se apagan.

• Cortocircuito: Un estado peligroso que sucede cuando se conecta directamente el polo positivo con el negativo sin pasar por una carga o resistencia. Esto genera una corriente infinita que puede descargar, dañar o incluso hacer explotar la batería.

4. Seguridad y Prevención

Para evitar daños por cortocircuitos en instalaciones domésticas, existen los «Breakers» o interruptores automáticos. Estos dispositivos detectan aumentos excesivos de corriente y abren el circuito de forma automática para proteger el sistema y a las personas.

Próxima lección: Analizaremos los tipos de corriente: Corriente Alterna (AC) y Corriente Directa (DC).
