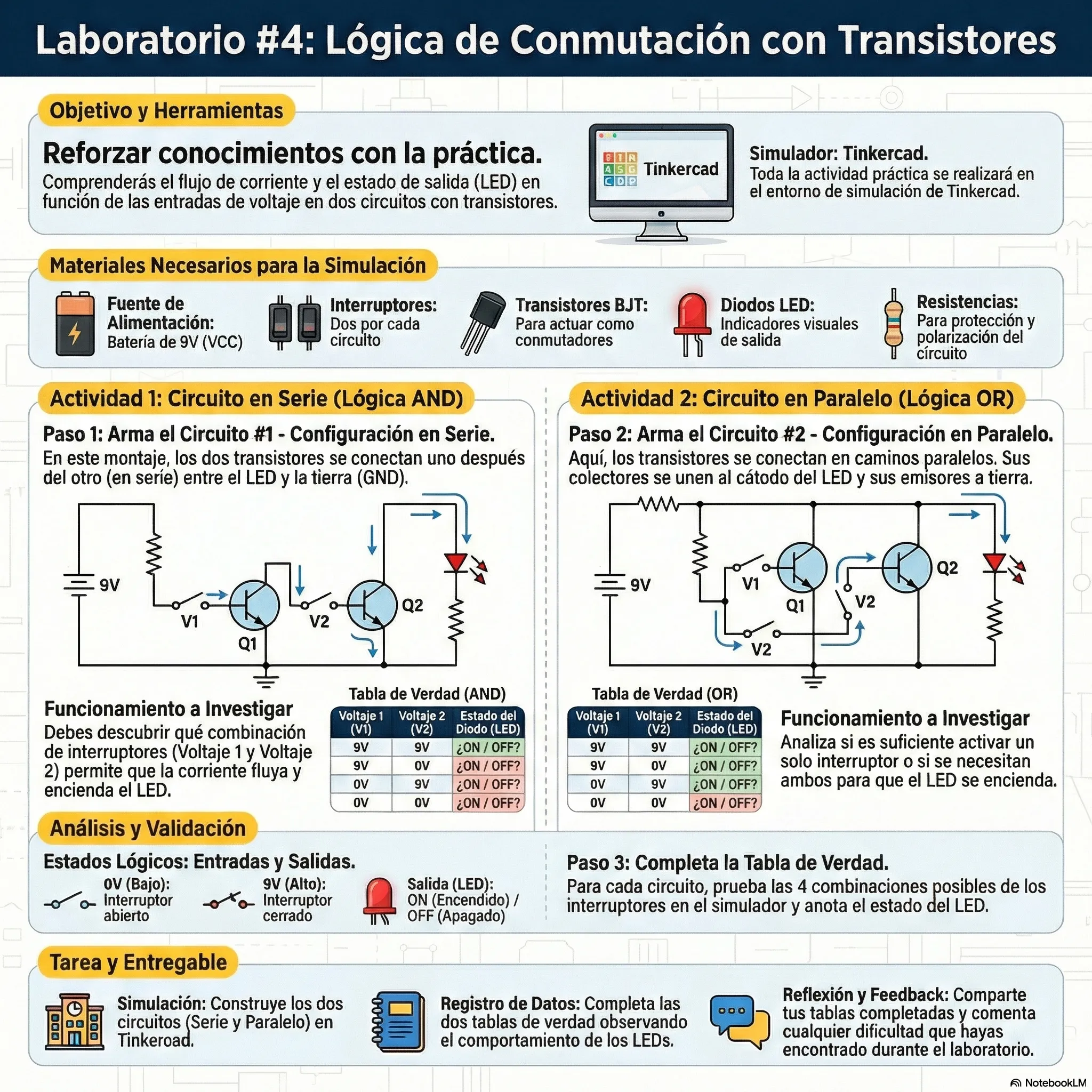

Laboratorio #4 – Lógica de Conmutación con Transistores

🎯 1. Objetivo de la Lección

El objetivo de este laboratorio es reforzar los conocimientos adquiridos en clase mediante la implementación práctica (simulada) de dos circuitos fundamentales utilizando transistores. Se busca comprender el comportamiento del flujo de corriente y el estado de salida (LED) en función de las entradas de voltaje controladas por interruptores.

🛠 2. Herramientas y Materiales Necesarios

Para esta actividad, utilizaremos el simulador Tinkercad. Los componentes requeridos para ambos circuitos son:

  • Fuentes de Alimentación (VCC): En el diagrama se muestra como VCC, pero para la simulación utilizaremos Baterías de 9V. Se debe conectar el positivo al circuito y el negativo a Tierra (GND).

  • Interruptores (Switches): Dos por circuito.

  • Transistores (BJT): Configurados para actuar como conmutadores.

  • Diodos LED: Actuarán como indicadores de salida visual.

  • Resistencias (R1, R2): Para protección del LED y polarización.

⚡ 3. Actividad Práctica: Armado de Circuitos

Debes construir dos topologías de circuitos diferentes en Tinkercad. A continuación se describen las configuraciones:

A. Circuito #1: Configuración en Serie (Lógica AND)

  • Descripción: En este esquema, observarás dos transistores conectados en serie entre el LED y la tierra.

  • Entradas: Cada transistor tiene su base conectada a un interruptor independiente (Voltaje 1 y Voltaje 2).

  • Funcionamiento a investigar: Debes descubrir qué combinación de interruptores permite que la corriente fluya desde VCC, pase por el LED y los transistores, hasta llegar a GND.

B. Circuito #2: Configuración en Paralelo (Lógica OR)

  • Descripción: Aquí, los transistores están configurados en paralelo. Ambos colectores se unen al cátodo del LED y ambos emisores van a tierra.

  • Entradas: Al igual que en el anterior, cada base es controlada por un interruptor independiente.

  • Funcionamiento a investigar: Debes analizar si basta con activar uno solo de los interruptores o si se requieren ambos para encender el LED.

📊 4. Metodología de Análisis: La Tabla de Verdad

Para validar el funcionamiento, debes crear y completar una tabla de verdad para cada circuito. Esta tabla relacionará los estados de las entradas con el estado de la salida.

Estados Lógicos:

  • 0V (Low): Interruptor abierto / No presionado.

  • 9V (High): Interruptor cerrado / Presionado.

  • Salida (Diodo): ON (Encendido) / OFF (Apagado).

Estructura de la Tabla a completar:

Voltaje 1 (V1) Voltaje 2 (V2) Estado del Diodo (LED)
9V 9V ¿ON / OFF?
9V 0V ¿ON / OFF?
0V 9V ¿ON / OFF?
0V 0V ¿ON / OFF?

Instrucción Clave: Debes probar las 4 combinaciones posibles en el simulador para cada circuito y anotar si el LED se prende o se apaga en cada caso.

📝 5. Tarea y Entregable

  1. Simulación: Arma ambos circuitos en el software Tinkercad.

  2. Registro de Datos: Completa las tablas de verdad basándote en la observación de los LEDs.

  3. Reflexión: Comparte tus resultados (la tabla) con la comunidad de estudiantes.

  4. Feedback: Comenta qué dificultades encontraste durante el proceso de armado y simulación.
