La Curva Característica del Diodo y sus Aplicaciones

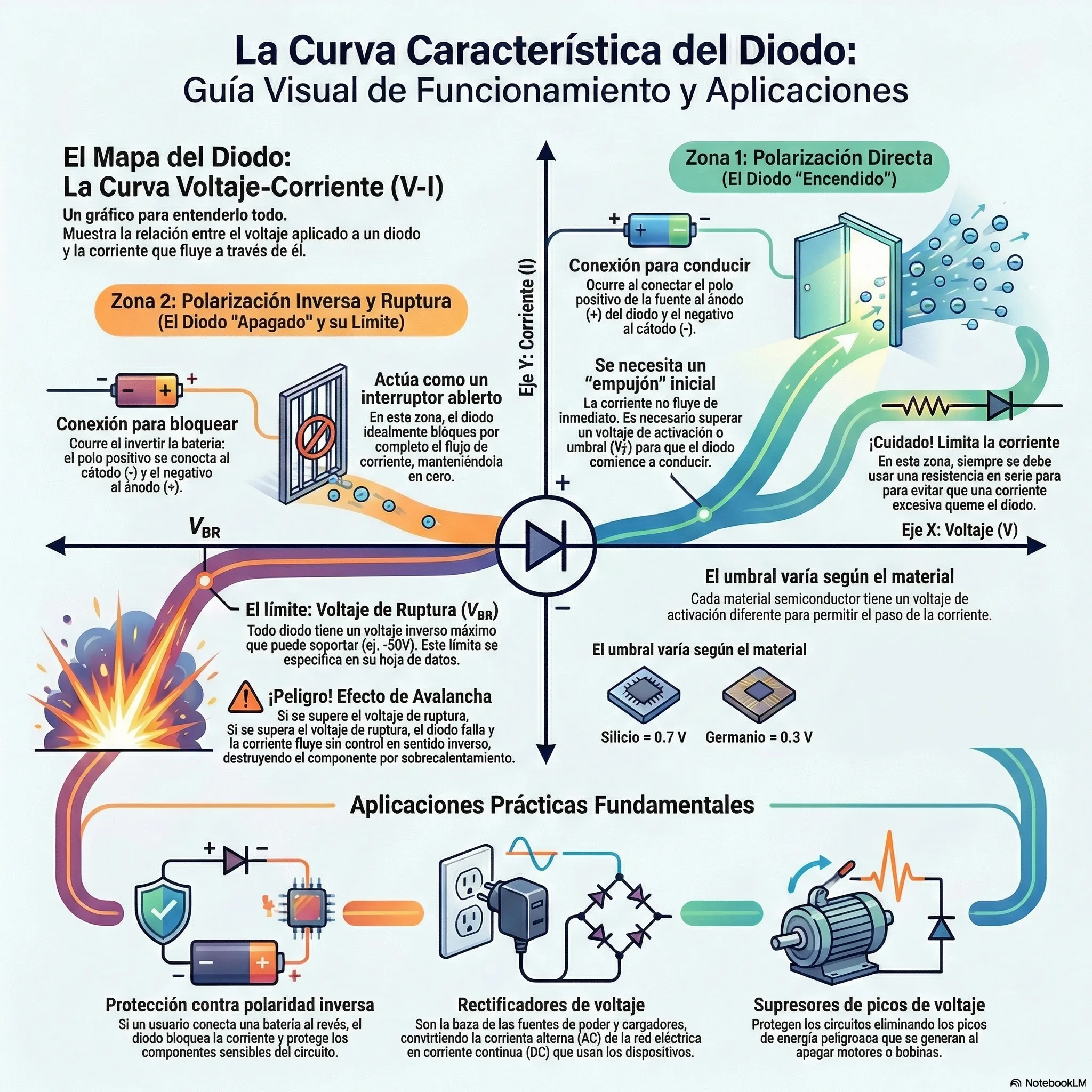

1. Introducción a la Gráfica del Diodo (Curva V-I)

Para entender cómo funciona un diodo en un circuito real, es fundamental analizar su representación gráfica. En este esquema de coordenadas cartesianas:

  • Eje X (Horizontal): Representa el Voltaje ($V$).

  • Eje Y (Vertical): Representa la Corriente ($I$).

El comportamiento del diodo se divide en dos cuadrantes principales dependiendo de cómo se conecte la fuente de alimentación (la batería).


2. Polarización Directa (Forward Bias)

Ocurre cuando se conecta el polo positivo de la fuente al ánodo y el negativo al cátodo.

  • Comportamiento: Aunque el diodo esté conectado correctamente, la corriente no fluye inmediatamente. Se requiere superar un «umbral» de voltaje para que el dispositivo se «active».

  • Voltaje de Activación ($V_F$):

    • Silicio: $\approx 0.7\text{ V}$.

    • Germanio: $\approx 0.3\text{ V}$.

  • La Curva: En la gráfica, se observa que la corriente es casi nula hasta llegar a los $0.7\text{ V}$ (en el caso del silicio). Una vez superado este voltaje, la corriente sube drásticamente, permitiendo la conducción total.


3. Polarización Inversa (Reverse Bias)

Ocurre cuando se invierte la batería (positivo al cátodo, negativo al ánodo).

  • Comportamiento Ideal: En esta zona, el diodo actúa como un interruptor abierto. La corriente se mantiene en cero ($0$), bloqueando el paso de electrones.

  • Voltaje Negativo: Aunque apliquemos $-1\text{ V}$, $-2\text{ V}$, etc., el diodo no conduce.


4. Zona de Rompimiento (Breakdown)

¿Qué sucede si aplicamos demasiado voltaje en sentido inverso?

  • El Límite: Todo diodo tiene un límite de voltaje inverso que puede soportar (por ejemplo, $-50\text{ V}$, aunque varía según el modelo).

  • Efecto de Avalancha: Si se supera este voltaje de ruptura ($V_{BR}$), el diodo entra en «rompimiento». La corriente empieza a fluir descontroladamente en sentido inverso.

  • Consecuencia: Si no hay protección, esto destruye el componente físico (se quema) debido a la alta corriente y temperatura.

Nota de seguridad: Siempre se debe respetar la corriente máxima de trabajo y el voltaje de ruptura especificados en la hoja de datos (datasheet) del fabricante. En polarización directa, a menudo se necesita una resistencia en serie para limitar la corriente y evitar daños.


5. Aplicaciones Comunes de los Diodos

El video concluye listando tres utilidades prácticas fundamentales en la electrónica moderna:

  1. Protección de corrientes inversas: Evita daños en un circuito si el usuario conecta la batería al revés. El diodo simplemente no conduce y protege los componentes sensibles.

  2. Rectificadores de voltaje: Son la base de las fuentes de poder (cargadores), convirtiendo corriente alterna en corriente continua.

  3. Supresión de picos de voltaje: Se utilizan en motores y bobinas para eliminar los picos de energía que se generan al apagar el dispositivo, protegiendo el resto del circuito.
