Curso de Electricidad Básica

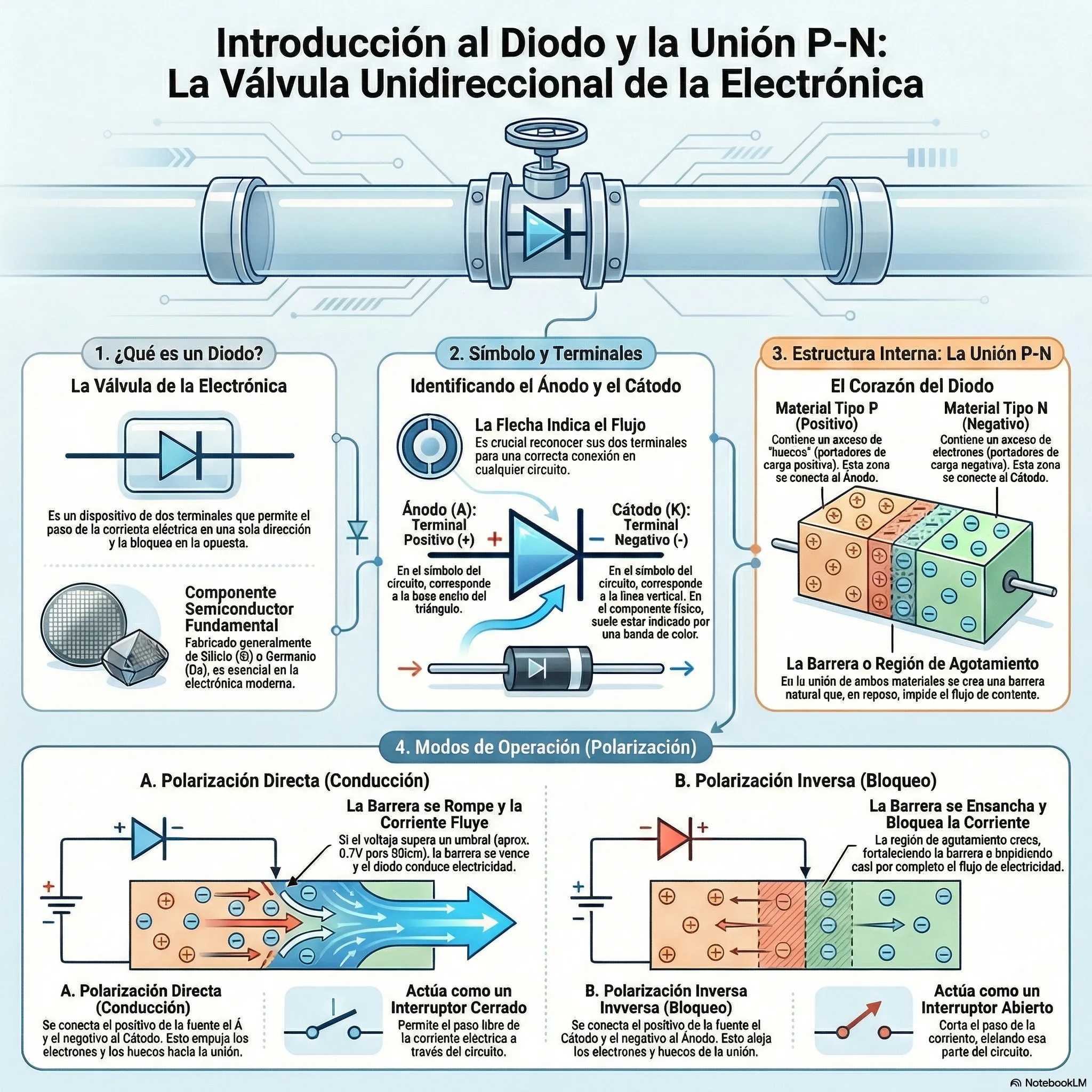

Introducción a los Diodos y la Unión P-N

1. ¿Qué es un Diodo?

El video introduce el diodo como el componente semiconductor más simple pero fundamental en la electrónica moderna.

  • Definición: Es un dispositivo de dos terminales que permite el paso de la corriente eléctrica en una sola dirección (como una válvula de retención en fontanería) y la bloquea en la dirección opuesta.

  • Materiales: Generalmente están fabricados de Silicio (Si) o Germanio (Ge).

2. Símbolo y Terminales

Es crucial identificar correctamente los terminales para conectar el diodo en un circuito:

  • Ánodo (A): Es el terminal positivo. En el símbolo, corresponde a la parte trasera de la flecha (el triángulo).

  • Cátodo (K): Es el terminal negativo. En el símbolo, corresponde a la línea recta o barrera.

  • Nemotecnia: La flecha del símbolo indica el sentido convencional en el que se permite fluir la corriente (de Ánodo a Cátodo).

3. Estructura Interna: La Unión P-N

El funcionamiento del diodo se basa en la unión de dos materiales semiconductores extrínsecos:

  • Material Tipo P: Tiene un exceso de «huecos» (portadores de carga positiva). Se conecta al Ánodo.

  • Material Tipo N: Tiene un exceso de electrones (portadores de carga negativa). Se conecta al Cátodo.

  • La Unión: Al unir estos dos materiales, se crea una región de agotamiento en el centro que actúa como una barrera natural al paso de la corriente en estado de reposo.

4. Modos de Operación (Polarización)

El video explica cómo se comporta el diodo según cómo se conecte a una fuente de voltaje (V):

A. Polarización Directa (Conducción)

  • Conexión: El positivo de la fuente va al Ánodo y el negativo al Cátodo ($V_A > V_K$).

  • Efecto: La barrera interna se rompe. Los electrones y huecos se mueven cruzando la unión.

  • Resultado: El diodo se comporta (casi) como un interruptor cerrado. Hay flujo de corriente.

    • Nota importante: Para que conduzca, el voltaje debe superar un umbral (aprox. 0.7V para diodos de Silicio).

B. Polarización Inversa (Bloqueo)

  • Conexión: El positivo de la fuente va al Cátodo y el negativo al Ánodo ($V_K > V_A$).

  • Efecto: La región de agotamiento se ensancha, fortaleciendo la barrera.

  • Resultado: El diodo se comporta como un interruptor abierto. No hay flujo de corriente (salvo una corriente de fuga despreciable).



Archivos de ejercicios
Diodos_La_Arquitectura_del_Flujo.pdf
Tamaño: 12,41 MB
