La Compuerta Lógica AND

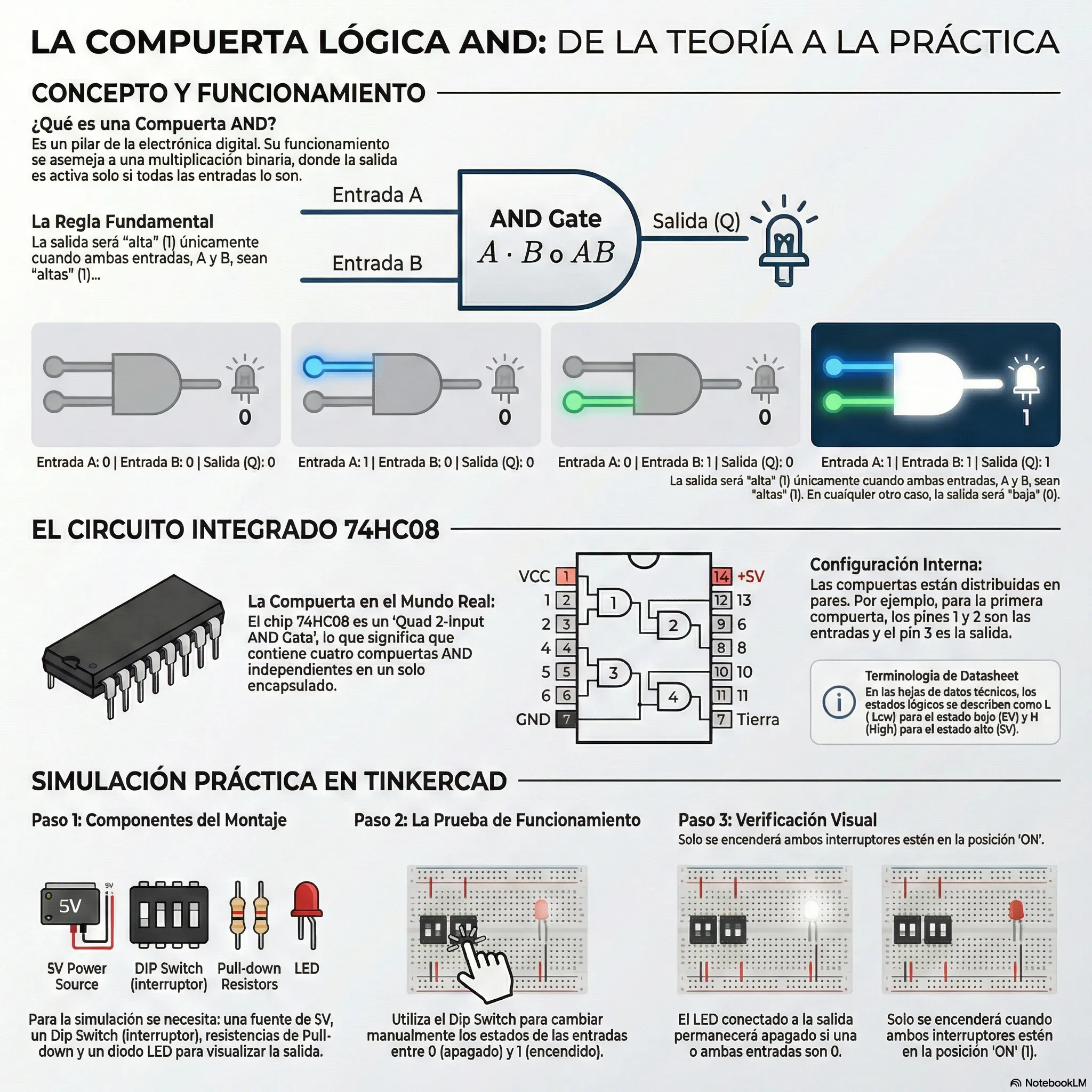

1. Concepto y Simbología
La compuerta AND es uno de los pilares de la electrónica digital. Su funcionamiento se puede asemejar a una multiplicación binaria.
-
Símbolo Esquemático: Se representa con un semicírculo que recibe dos entradas (A y B) y entrega una salida (Q).
-
Operación Lógica: Se denota matemáticamente como $A \cdot B$ o simplemente $AB$.
Tabla de Verdad
La regla fundamental de la compuerta AND es que la salida será «alta» (1) únicamente cuando ambas entradas sean «altas» (1).
| Entrada A | Entrada B | Salida (Q) |
| 0 | 0 | 0 |
| 1 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 1 | 1 |
2. El Circuito Integrado 74HC08
Para aplicaciones reales, la compuerta AND se presenta a menudo en el chip 74HC08. Este componente es un «Quad 2-Input AND Gate», lo que significa que contiene cuatro compuertas AND independientes dentro del mismo encapsulado.
Distribución de Pines (Pinout)
El chip cuenta con 14 pines numerados a partir de una muesca o círculo indicador:
-
Pin 14 (VCC): Alimentación positiva (+5V).
-
Pin 7 (GND): Conexión a tierra o negativo.
-
Configuración interna: Las compuertas se distribuyen por parejas de entrada y una salida (ej. Pines 1 y 2 son entradas, el pin 3 es la salida de la primera compuerta).
3. Terminología en Datasheets
Al leer hojas de datos técnicos (datasheets), es común encontrar letras en lugar de números para los estados lógicos:
-
L (Low): Estado lógico bajo o 0V.
-
H (High): Estado lógico alto o 5V.
4. Simulación Práctica en Tinkercad
Para validar el comportamiento de la compuerta, se realiza un montaje en un protoboard virtual utilizando los siguientes componentes:
-
Fuente de voltaje: Seteada a 5V para alimentar el chip.
-
Dip Switch: Para alternar manualmente los estados de entrada entre 0 y 1.
-
Resistencias de Pull-down: Para asegurar que las entradas tengan un estado definido cuando el switch esté apagado.
-
Diodo LED: Conectado a la salida para visualizar el resultado lógico.
Prueba de Funcionamiento
-
Si solo un switch está encendido, el LED permanece apagado.
-
Solo cuando ambos switches están en la posición «ON» (1), el LED se enciende, confirmando la lógica de la compuerta AND.
