Fundamentos y Lógica de Conexión del Tablero de Prototipos
- Introducción y Propósito
El Protoboard (o Breadboard en inglés) es la herramienta principal para cualquier electrónico en la fase de diseño y pruebas. Su función esencial es permitir el paso de los diagramas esquemáticos (la representación gráfica en papel) al montaje con componentes reales.
- Ventaja Principal: Permite montar, probar y modificar circuitos electrónicos sin necesidad de soldar. Esto facilita la corrección de errores, el cambio de valores de componentes y la visualización del comportamiento real del circuito antes de crear una placa final permanente.

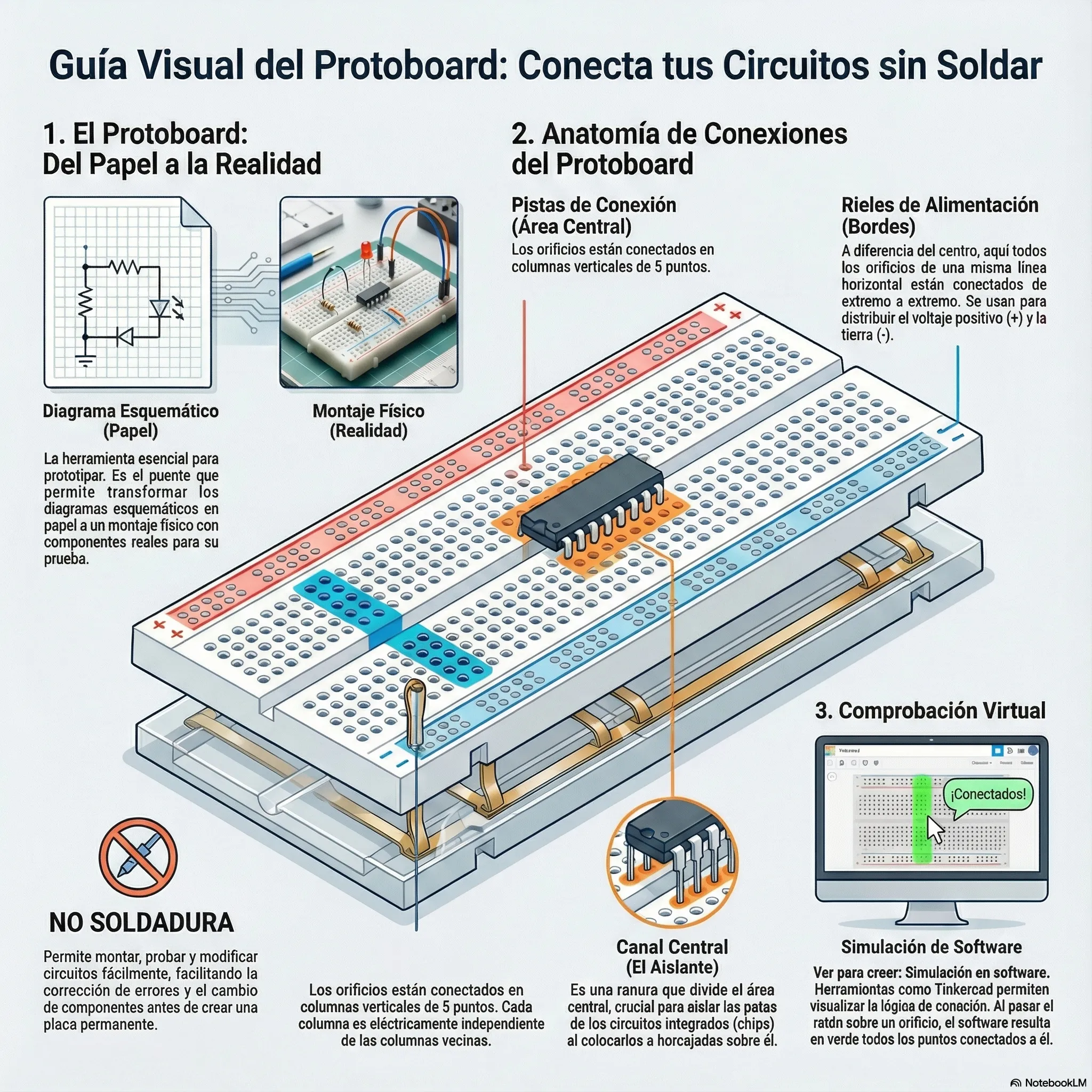

- Estructura Interna
Aunque externamente se ve como un tablero de plástico con muchos agujeros, internamente contiene un sistema de láminas metálicas conductoras. Estas láminas actúan como clips que sujetan las patas de los componentes y, al mismo tiempo, crean una unión eléctrica entre los agujeros que comparten la misma lámina.
- Lógica de Conexión
Entender cómo están distribuidas estas láminas internas es la clave para usar el protoboard correctamente. Se divide en dos áreas principales:
3.1 Pistas de Conexión (Área Central)
En la zona central del tablero, los agujeros están conectados en filas verticales pequeñas (generalmente de 5 agujeros).
- Conectividad: Los 5 agujeros de una misma columna vertical están unidos eléctricamente entre sí. Si conectas un cable en el agujero 1 y otro en el agujero 5 de la misma columna, es como si los unieras directamente.
- Aislamiento: Cada columna vertical es independiente de la que está a su lado. No hay conexión eléctrica entre columnas adyacentes.
3.2 Canal Central (Separador)
Existe una ranura o canal en el medio del tablero que divide las columnas de arriba de las de abajo.
- Función: Este aislamiento es crítico para conectar Circuitos Integrados (Chips). Permite colocar un chip en el medio, de modo que las patas de un lado queden en las columnas superiores y las del otro lado en las inferiores, manteniéndolas eléctricamente separadas.
3.3 Rieles de Alimentación (Extremos)
En los bordes superior e inferior (generalmente marcados con líneas rojas y azules), la conexión cambia de orientación.
- Conectividad Horizontal: Aquí, todos los agujeros de una línea horizontal están conectados entre sí de extremo a extremo.
- Uso: Se utilizan como buses de alimentación para distribuir el Voltaje Positivo (+) y la Tierra/Negativo (-) a todo el circuito fácilmente.
- Visualización en Software (Tinkercad)
Utilizando el simulador Tinkercad, se puede observar gráficamente esta lógica: al pasar el mouse sobre un agujero, el software resalta en color verde todos los demás puntos que están conectados internamente a él, confirmando la disposición vertical en el centro y horizontal en los rieles de energía.
