Curso de Electricidad Básica

Conexión y Cálculo de Capacitores en Serie y Paralelo

Objetivo de la lección: Comprender las dos formas fundamentales de conectar capacitores en un circuito (serie y paralelo), aprender las fórmulas matemáticas para calcular la capacitancia total equivalente y conocer herramientas digitales para facilitar estos cálculos.


1. Introducción y Concepto General

En esta lección continuamos el estudio de los capacitores, enfocándonos específicamente en cómo se comportan cuando se conectan entre sí.

  • Nota Importante: La forma de calcular los capacitores es opuesta a la de las resistencias. Lo que en resistencias se aplica para serie, en capacitores se aplica para paralelo, y viceversa.

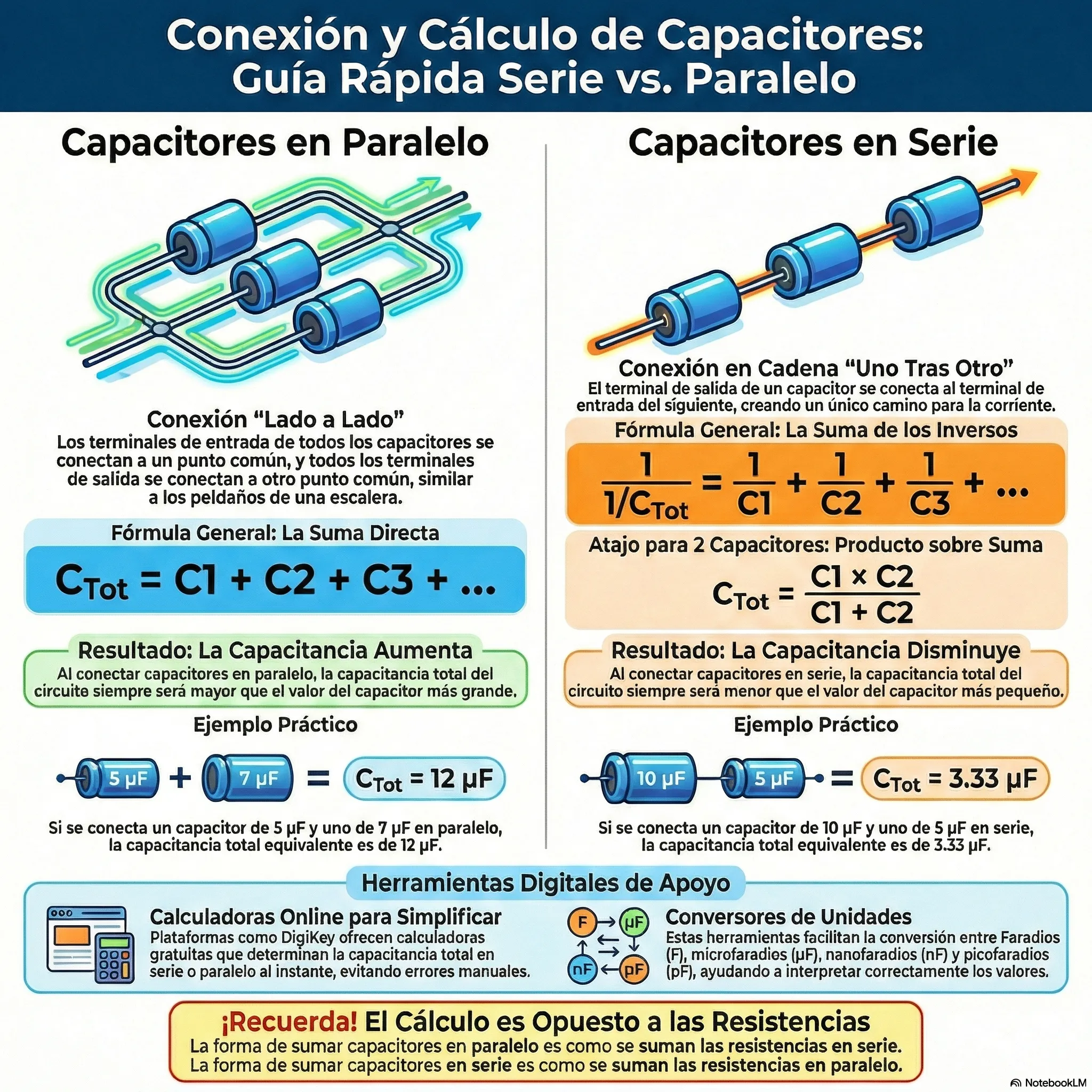

2. Capacitores en Paralelo

Esta configuración se caracteriza por tener los componentes conectados uno al lado del otro, similar a los peldaños de una escalera.

  • Conexión física: Un extremo de todos los capacitores se conecta a un punto común, y el otro extremo se conecta a otro punto común.

  • Fórmula de cálculo: Para hallar la capacitancia total ($C_{Tot}$) de un circuito en paralelo, simplemente se suman los valores individuales. Esto permite reemplazar varios capacitores por uno solo de mayor valor.

    • $$C_{Tot} = C_1 + C_2 + C_3 + … + C_n$$

      .

  • Comportamiento: Al conectar en paralelo, la capacitancia total aumenta.


3. Capacitores en Serie

En esta configuración, los componentes se conectan uno tras otro formando una cadena.

  • Conexión física: El extremo final del primer capacitor se conecta al extremo inicial del segundo, y así sucesivamente. La corriente solo tiene un camino para fluir.

  • Fórmula General: La fórmula es inversa a la suma algebraica.

    • $$\frac{1}{C_{Tot}} = \frac{1}{C_1} + \frac{1}{C_2} + … + \frac{1}{C_n}$$

      .

  • Fórmula Simplificada (Solo para 2 capacitores): Si solo tienes dos capacitores en serie ($C_1$ y $C_2$), puedes usar una fórmula más rápida:

    • $$C_{Tot} = \frac{C_1 \times C_2}{C_1 + C_2}$$

      (Producto sobre suma).

  • Comportamiento: Al conectar en serie, la capacitancia total disminuye.


4. Herramientas Digitales de Apoyo (DigiKey)

Para evitar cálculos manuales complejos y errores, se recomienda el uso de herramientas en línea. El instructor demuestra el uso de la plataforma DigiKey.

A. Calculadora de Series y Paralelo

  • Esta herramienta permite ingresar los valores de los capacitores y seleccionar si están en serie o paralelo.

  • Ejemplo en Serie: Al colocar un capacitor de 10 µF y uno de 5 µF en serie, el resultado es 3.33 µF (menor que el componente más pequeño).

  • Ejemplo en Paralelo: Al colocar un capacitor de 5 µF y uno de 7 µF en paralelo, el resultado es 12 µF (la suma directa).

B. Conversor de Unidades de Capacitancia

  • Dado que los capacitores usan unidades muy pequeñas (Faradios, microfaradios, nanofaradios, picofaradios), las conversiones pueden ser confusas.

  • Esta herramienta permite ingresar un valor (ej. 10 picofaradios) y ver automáticamente su equivalencia en todas las otras escalas (ej. 0.01 nanofaradios), facilitando la lectura de diagramas y componentes.
